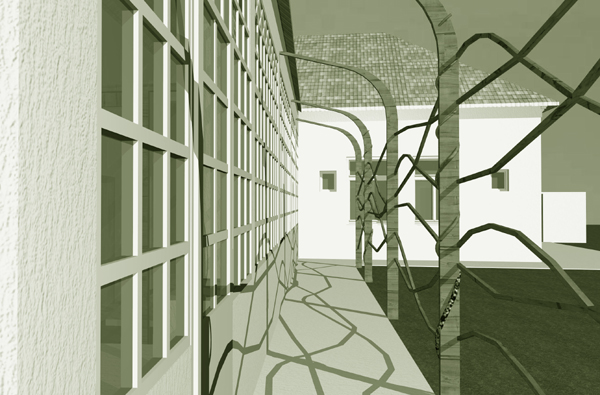

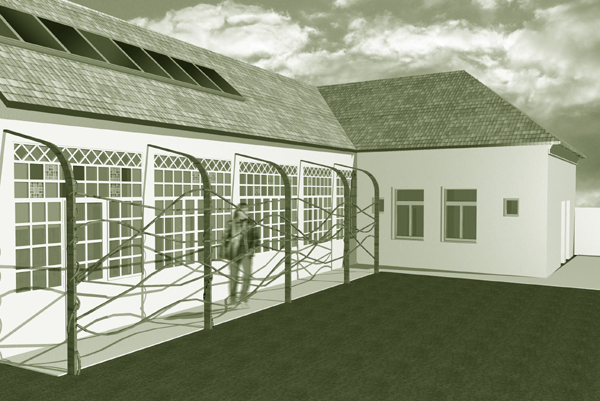

A tervezés A meglévő épületben Nappali ellátás (idősek klubja), valamint Gyermekjóléti és Családsegítő Szolgálat kap helyet. Igyekeztünk a tervezett épület energiaigényét minimálisra csökkenteni, ezt optimális hőszigetelés kialakításával, és jó minőségű nyílászárók beépítésével érjük el. Fontos szempont volt az épület nyári hűtésének természetes megoldása, amit megfelelő árnyékoló rendszerrel, zöld felületekkel tudunk biztosítani. Az épület energiaellátását energiatakarékos, jó hatásfokkal működő kondenzációs gázkazánnal, valamint megújuló energiát hasznosító, HMV-t előállító napkollektoros rendszerrel biztosítjuk. | Tervezett épület energetikai értéke fűtés+HMV | 64,34 kWh/m² év | | Tervezett épület összesített energetikai értéke fűtés+HMV+világítás | 119,34 kWh/m² év
|
Meglévő állapot összesített energetikai értéke: 375 kWh/m² év Beruházási költség: 50 millió Ft Hőszigetelés: | padlószerkezetben | 10 cm extrudált, lépésálló PS hab | | külső falakon | 10 cm kőzetgypot
| | tetőszerkezetben | 30 cm kőzetgyapot | | | |
Homlokzatok: A keleti homlokzaton a rendszertelenül elhelyezett három darab ablakot szimmetrikus elrendezés szerint alakítottuk át. Az ablakszárnyak új, osztott üvegezése a tornác régi üvegezését követi. Az ablakok között faburkolatot alakítunk ki, amelyben egy-egy helyi történetet megörökítő fafaragást képzeltünk el. A faburkolatnak (amely mintegy dobozszerűen lenne kialakítva) kellő mélysége lesz ahhoz, hogy benne madárfészkeket alakítsunk ki, amelyekbe a belefaragott motívum bizonyos pontjain tudnának a madarak bebújni. A párkányzatot megőrizzük.
A déli homlokzaton a tornác fém nyílászáróit faszerkezetűre cseréljük, az eredeti osztás követésével.
A nappali ellátás déli homlokzatán két ajtót alakítottunk ki, nyugati homlokzatán a meglévő bejáratból ablak lesz. Ezen a homlokzaton valamennyi nyílászáró belső oldalán fólia borítást kap, amivel homok fúvott hatást érünk el, ezáltal gátolva a belátást a vizesblokkokba, ugyanakkor a természetes bevilágítás nagy felületen biztosítva lesz.
Az északi homlokzaton változás nem történik.
Valamennyi homlokzatot 10 cm vastag kőzetgyapot szigeteléssel látjuk el. A keleti homlokzaton a párkányzatot megőrizzük.
A kivitelezés ( a hátunk mögött módosított műszaki tartalommal):
Tegnap (2009. 11. 24-én) volt a ráckevei Családsegítő és Gyermekjóléti Szolgálat, valamint Idősek Klubjának műszaki átadása. Ma kaptam meg az építkezésen készült fotókat.
A történet 2008 nyarán kezdődött. Az épületet még egyedül mértem fel, egy hónap alatt (a legszebb, legmelegebb nyári időszakban) lett kész az engedélyezési terv. A cél egy környezet- és energiatudatos épület létrehozása volt egy meglévő, régi családi házból.
Építési engedélyt - gyakorlatilag hiánypótlás nélkül - 2008. telén kaptunk, a július végén leadott kérelemre.....(lassú víz partot mos...)

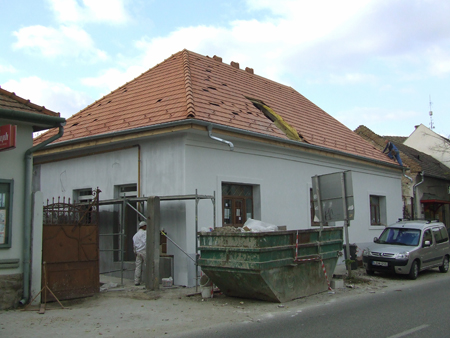

2009. tavaszán készültek el a kiviteli tervek, ami alapján közbeszerzési pályázatot írtak ki a kivitelezésre. Első körben érvénytelen lett a pályázat, mert nem volt elég a pénz. Ekkor elvesztettem a fonalat, illetve nem kontaktált velem többet a Megrendelő (ráckevei önkormányzat). 2009. nyár végén tudtam meg, hogy "kicsit" módosították a műszaki tartalmat, újra kiírták a közbeszerzést, és lett nyertes kivitelező, akinek most novemberig kellett készre varázsolnia az épületet. A módosított műszaki tartalommal kapcsolatban - ahogy említettem - nem kerestek meg. A kivitelezés vége felé láttam mivé lettek a tervek. Fa nyílászáróból műanyag, kőzetgyapot (már ez is kompromisszum volt) hőszigetelésből PS.... Az építkezés elején, amikor a ház még őrzött valamit egykori romantikájából:

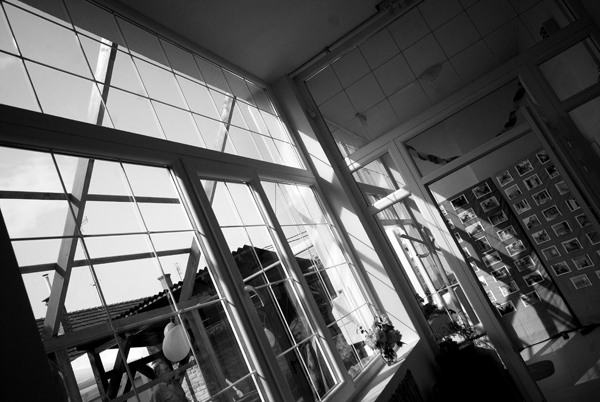

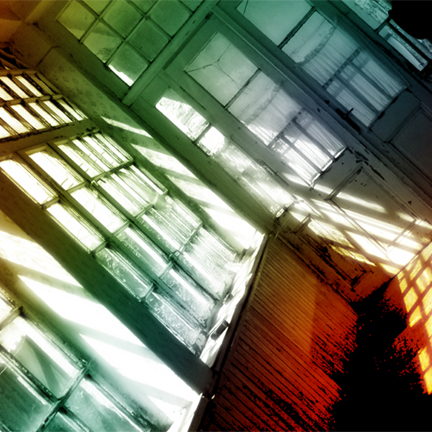

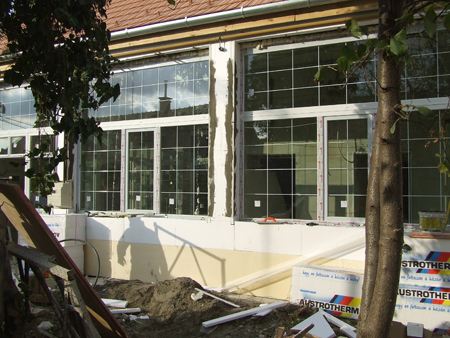

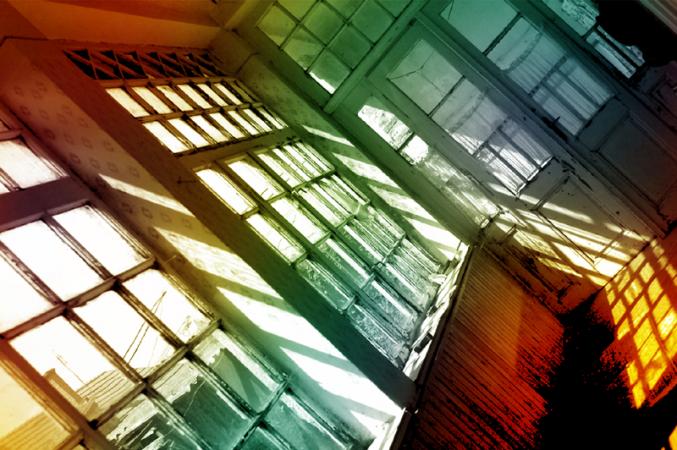

A színes kis ablakok, és a fények, amikbe beleszerettem az első pillanatban, és amik a homlokzatok kialakításának egyik fő fonalát adták:.... a végén, a módosított műszaki tartalomban semmivé lettek! Az új nyílászárok a gyengére sikerült ál-osztásokkal a déli oldalon - elveszett "SZÍN-játék":

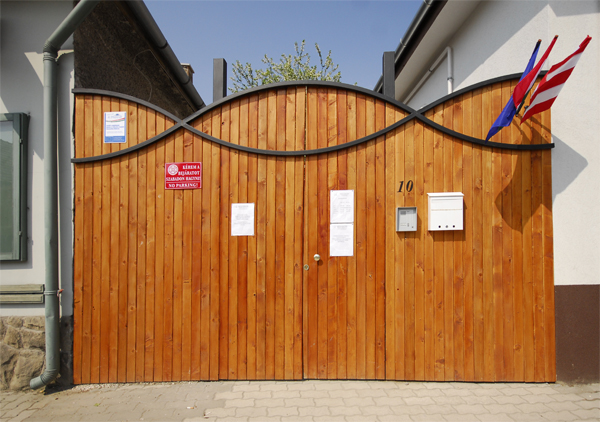

Az utcai homlokzat... a fa motívum nélkül....

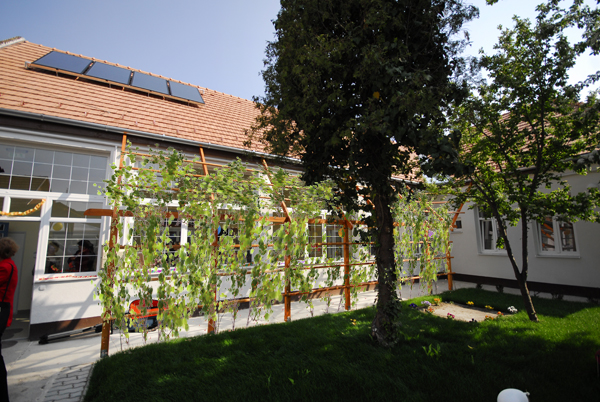

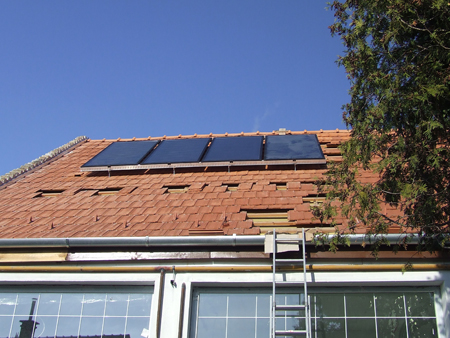

Napkollektorok a HMV előállítására:

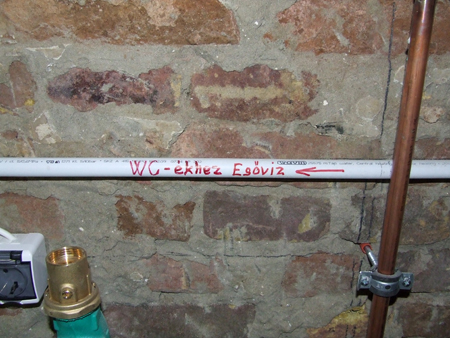

Esővízhasznosítás WC öblítésre:
Az épület átadása: Kellemes meglepetés volt. Gyerekek, idősek, a gondozók... elégedettek, boldogok. Ők nem értik miért vagyok elégedetlen a műanyag nyílászáróval, a szabálytalan osztással, a nem ívesen kialakított árnyékoló szerkezettel, a homlokzattal.... Nekik tényleg nem ez számít. Számukra a fontos az, hogy van egy szépen felújított, tágas, akadálymentes házuk, egy csodálatos déli fekvésű kerttel. Talán azért értékelik, hogy a melegvizet napkollektorok állítják elő, hogy esővízöblítéses a WC, és hogy kevés energiát fogyaszt az épület. Szóval az arcokra kiülő boldogság feledtette velem a kellemetlenségeket. Az épületet felszentelték, a szalagot átvágta a polgármester, bírtokba vették a házat.
Elötte:
Utána:
|
